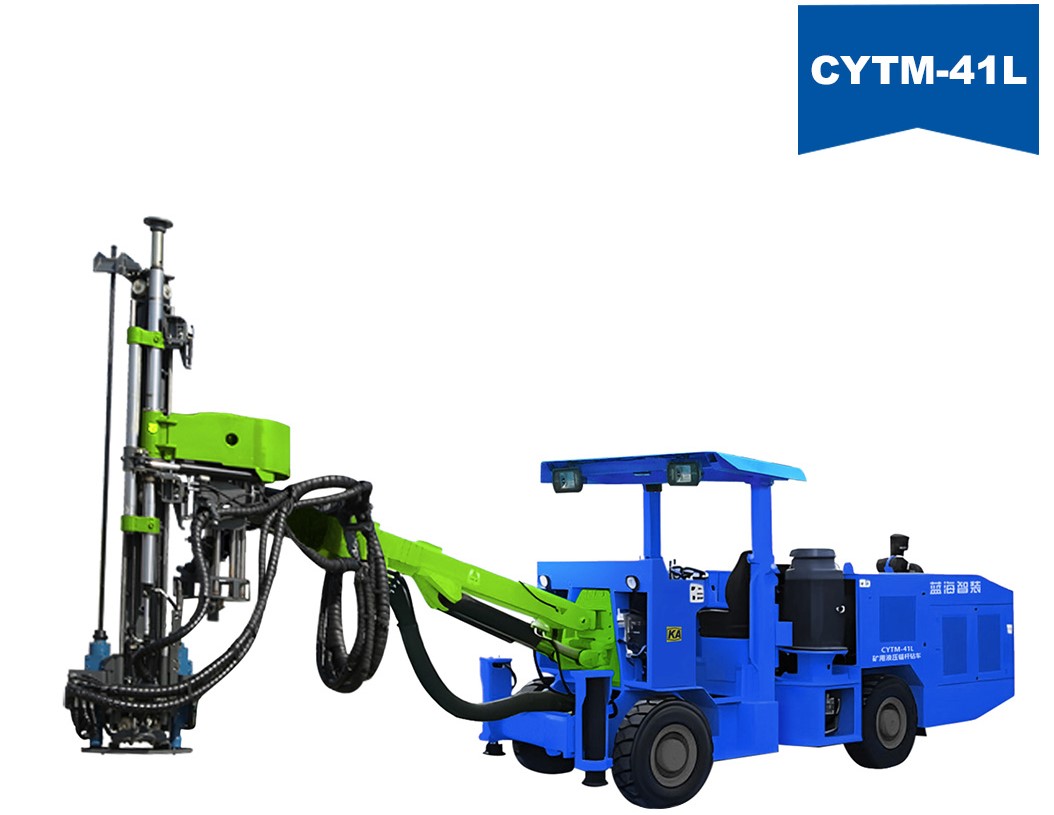

CYTM-41L礦用液壓錨桿鉆車
CYTM-41L礦用液壓錨桿鉆機專為在圍巖結構復雜、巖石破壞嚴重等惡劣地質條件下進行采礦和隧道掘進而設計。 是一種結構緊湊、體積小、節能、噪音低、功能多、效率高的小型全液壓鑿巖設備。 它采用不同的動力源進行移動和鑿巖，切換方便，轉換迅速。 該車適用于金屬礦山、非金屬礦山、水電等各種地下隧道、涵洞的錨桿支護作業。
1、直控式鑿巖系統采用美國圣丹佛斯等采用變量柱塞泵的液壓控制系統。 丹佛斯等柱塞泵。 是針對中小型巨型泵的優化泵，流量大、質量可靠、使用壽命長。
2、具有全自動抗干擾功能、剎車故障報警等保護功能。
3、鑿巖控制采用電磁泵比例閥控制，增強了鑿巖系統的穩定性和安全性。
4、液壓油管采用國際或國內知名品牌的多層油管，油管接頭均來自知名廠家。 此外，大多數液壓管路都配備了安全閥，以最大限度地減少漏油，從而提高部件和液壓系統的質量。
5、配備多種安全報警系統，實用性和安全性高。 如果燃油油位下降，這些系統會自動觸發警報或停止操作
類型 | 項目 | 參數 |
整 機 參 數 | 適用巷道接口 | 3.5×3.5~6×6米 |
裝運狀態尺寸 | 10400×1850×2270毫米 | |
最小離地間隙 | ≥300毫米 | |
外轉直徑 | 5700毫米 | |
整機重量 | 16500千克 | |
鉆孔直徑 | Φ32~Φ43毫米 | |
鉆桿長度 | 2475/2600/2785/3090毫米 | |
錨桿長度 | 1800/2200/2400/2500毫米 | |
巖鉆 | 液壓巖鉆 | |
沖擊功率 | 8千瓦~40千瓦 | |
沖擊能量 | 150焦耳~196焦耳 | |
沖擊頻率 | 53赫茲~65赫茲 | |
工作壓力 | 15兆帕~16兆帕 | |
工作流量 | 65升/分鐘 | |
推進器翻轉角度 | ±180度 | |
推進器俯仰角度 | -25°~+80° | |
推力補償行程 | 500-800毫米 | |
臂架俯仰行程 | -30°~+50° | |
鉆臂擺動角度 | ±35° | |
額定功率 | 55千瓦 | |
額定電壓 | 380伏 | |
線纜最大長度 | 70米 | |
爬坡能力 | 15° |
